La puissance électrique القدرة الكهربائية
I- Notion de la puissance électrique
1- Activité

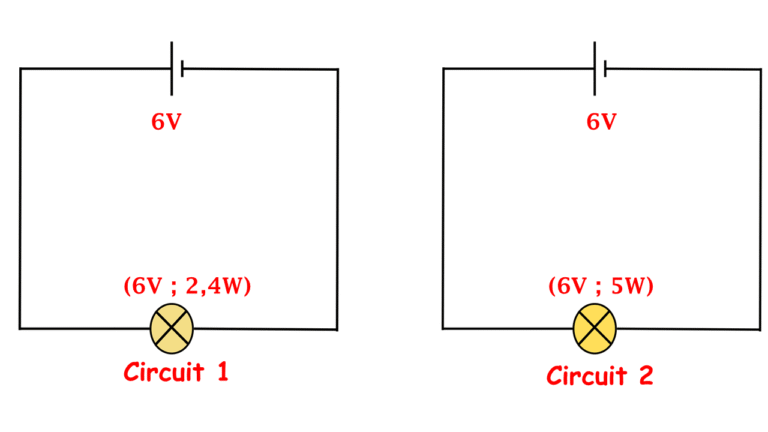

Nous réalisons les deux circuits électriques ci-dessous en utilisons le même générateur .
L’éclat de la lampe qui porte l’indication 5W est plus fort que celui de la lampe qui porte l’indication 2,4W .
Les deux indicateurs 5W et 2,6W sont appelés la puissance électrique.
2- Conclusion:
La puissance électrique : notée P est une grandeur physique qui caractérise la performance d’un appareil électrique(éclairage, chauffage …). Son unité internationale est le Watt, noté W.
Nous utilisons également les multiples et sous multiple de Watt:
Multiple du Watt | Sous multiple du Watt | ||
Gigawatt (GW) | Mégawatt (MW) | Kilowatt (KW) | Miliwatt (mW) |
1GW=109W | 1MW=106W | 1KW=103W | 1mW=10−3W |
II- Les caractéristiques nominales d’un appareil électrique
Pour protéger les appareils électriques contre les dommages, le fabricant enregistre certaines indications sur la plaque signalétique(étiquette) de l’appareil. Cela s’appelle les caractéristiques nominales parmi eux:
- Tension nominale (U) : C’est la tension qu’on applique a l’appareil pour fonctionner normalement.
- Intensité nominale (I) : C’est l’intensité du courant qui doit traverser l’appareil quand elle fonctionne normalement.
- Puissance nominale (P) : C’est la puissance électrique que l’appareil doit recevoir pour fonctionner normalement.
III- La puissance électrique consommée par un appareil électrique
1- Activité

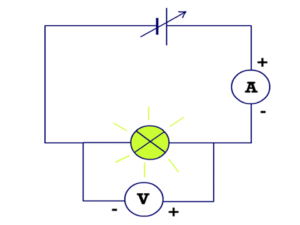

Nous réalisons le circuit électrique ci-dessous en utilisons la lampe L1 (6W ; 6V) puis la lampe L2 (2,4W ; 6V).
2- Résultat de mesure:
Lampes | Intensité du courant I(A) | Tension U(V) | Produit U × I | Puissance nominale P(W) |
L1 | 0.99 | 6 | 5,94 | 6W |
L2 | 0.41 | 6 | 2,46 | 2,4W |
3- Observation
Nous observons que le produit U × I est approximativement égale à la puissance P enregistrée sur la lampe.
4- Conclusion
La puissance électrique consommée par un appareil électrique est égale au produit de la tension U appliquée entre ses deux bornes et de l’intensité I du courant qui le traverse, et nous l’exprimons par la relation suivante :
- P : la puissance consommée en watt (W).
- U :la tension électrique entre les bornes de l’appareil en volt (V).
- I : intensité du courant électrique traversant l’appareil en ampère (A).
Remarque
Noter bien dans le courant alternatif, la relation P=U.I n’est valable que dans le cas d’appareils ayant un effet thermique et comportant des résistances. à condition de prendre les valeurs efficaces de la tension et de l’intensité.
Dans un régime alternatif sinusoïdal, cette relation devient:
IV- La puissance électrique consommée par un appareil de chauffage:
La puissance électrique consommée par l’appareil de chauffage s’écrit
P=U x I (1)
Et puisque l’appareil de chauffage contient une résistance électrique donc elle est soumise à la loi d’Ohm, donc on a
U=R x I (2)
D’après les relations (1) et (2) nous déduisons que :
P= R x I x I
Donc la puissance électrique consommée par un appareil de chauffage est :
Tel que
- P : La puissance de l’appareil en Watt (W).
- R : La résistance de l’appareil en Ohm (Ω).
- I : Intensité de courant traversant l’appareil en Ampère (A).
V- Puissance électrique consommée dans une installation domestique.
La puissance électrique totale Pt consommée dans une installation domestique est égale à la somme des puissances de tous les appareils en fonctionnement, on écrit:
Pt=P1+P2+P3+…
De même on peut écrire pour l’intensité efficace totale du courant.
